Du kan være trygg på å kjøpe E4991B impedansanalysatorer fra fabrikken vår. E4991B impedansanalysator med et frekvensområde på 1 MHz til 3 GHz, 0,65 % grunnleggende nøyaktighet over bredt impedansområde, materialmålingsalternativer for analyse av temperaturkarakteristikk og direkte avlesningsfunksjon for permittivitet og permeabilitet.
Du kan være trygg på å kjøpe E4991B impedansanalysatorer fra vår fabrikk. E4991B Impedansanalysator 1 MHz - 3 GHz

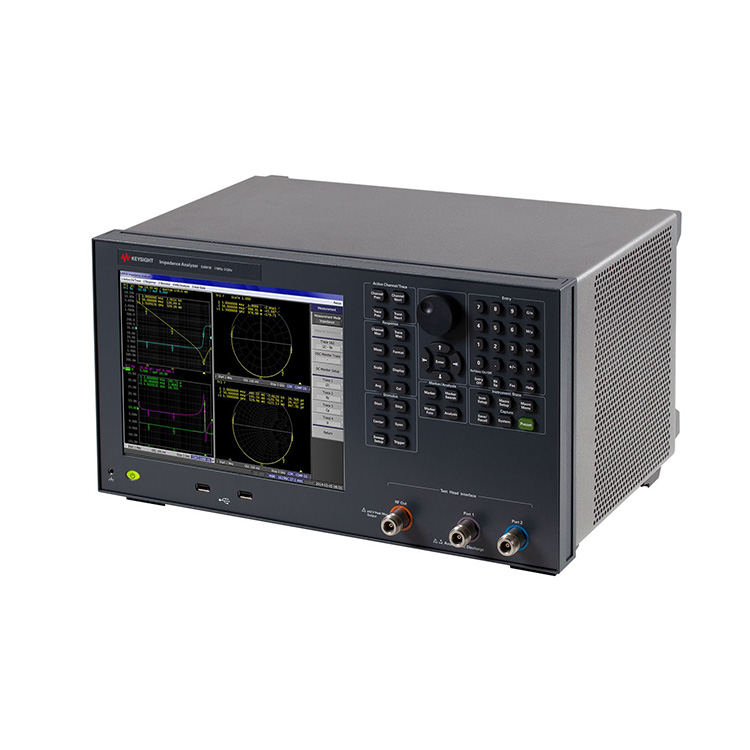

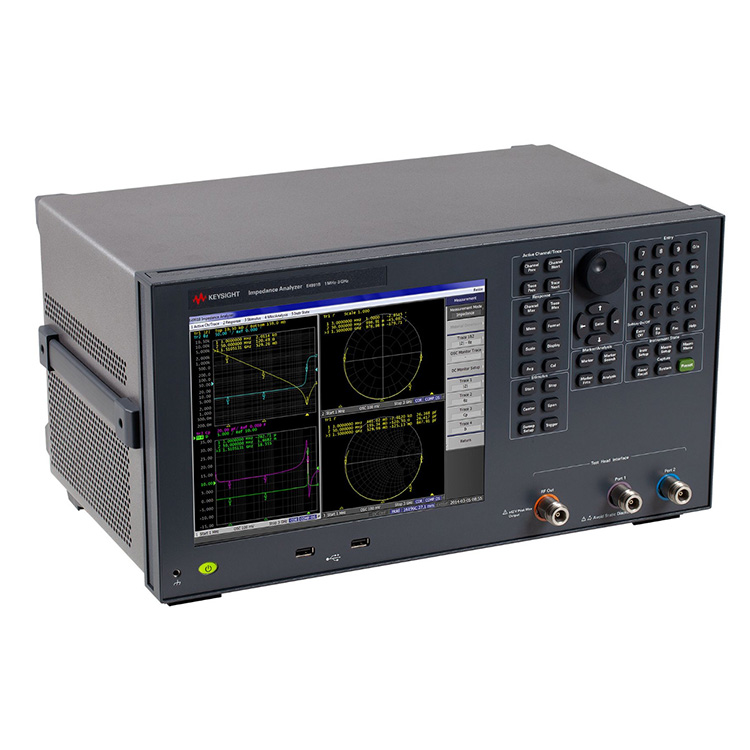

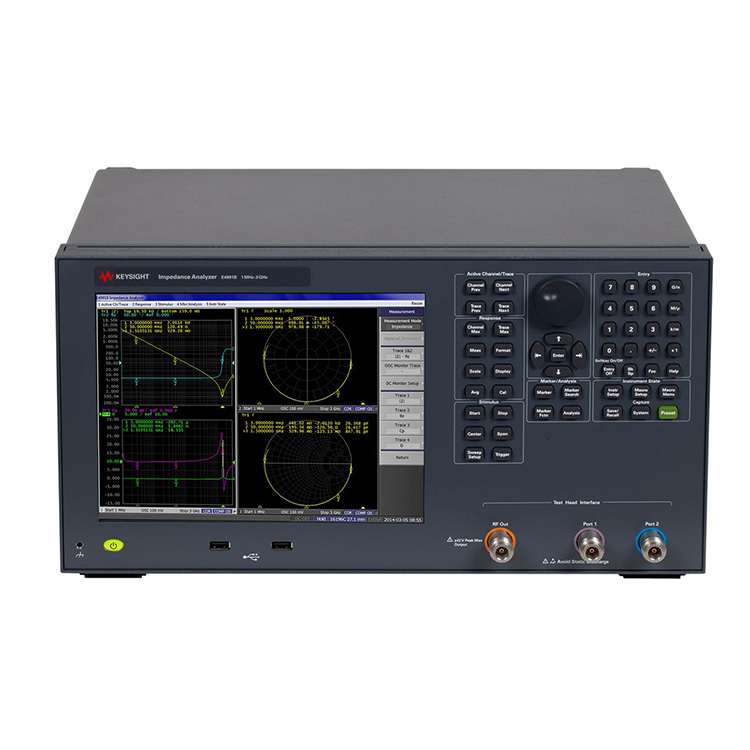

Keysight E4991B Impedance Analyzer er den perfekte løsningen for å karakterisere og evaluere elektroniske komponenter, halvlederenheter og materialer.
Tre oppgraderbare frekvensalternativer: 1 MHz til 500 MHz/1 GHz/3 GHz
Grunnnøyaktighet ±0,65 % og 120 mΩ til 52 kΩ impedansområde (10 % målenøyaktighetsområde)
Måleparametere: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Alternativ 001 er påkrevd)
Innebygd DC-forspenning (alternativ 001): 0 V til ±40 V, 0 A til ±100 mA
4-kanaler og 4-spor på 10,4-tommers farge-LCD med berøringsskjerm
Dataanalysefunksjon: Ekvivalent kretsanalyse, grenselinjetest
Dielektrisk/magnetisk materialemåling (alternativ 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Temperaturkarakteristikkmåling (alternativ 007) og pålitelig måling på wafer (alternativ 010)
Alternativer for materialmåling gir mulighet for analyse av temperaturkarakteristikk (alternativ 007) og direkte lesefunksjon av permittivitet og permeabilitet (alternativ 002).
Probestasjonstilkoblingssett (alternativ 010) tilbyr en nøyaktig impedansmåling på wafer eller mikrokomponent opp til 3 GHz.
E4991B støtter et bredt utvalg av testtilbehør som er designet for å gjøre målinger enkle og pålitelige.
Enten du er i FoU, QA eller inspeksjon, er E4991B en ideell løsning for å karakterisere og evaluere elektroniske komponenter, halvlederenheter og materialer.
For materialmåling fungerer E4991B med N1500A-005-materialemålepakken og gir enkle målinger (opptil 1 GHz), fra oppsett av inventar til rapportgenerering.
| Ytterligere informasjon: | RF IV, egnet for nøyaktig impedansevaluering Ekvivalent kretsanalyse (7 modeller) Materialmål. (opt. 002) Temperaturkarakteristikktest (opt. 007) Impedansmåling på wafer. med sondestasjon (opt. 010) 4 kanaler, 4 spor |
| Grunnleggende nøyaktighet: | 0,65 % |
| DC Bias: | 0 V til ±40 V, 0 A til ±100 mA (alternativ 001) |
| Hyppighet: | 1 MHz til 500 MHz/1 GHz/3 GHz |
| Maksimal frekvens: | 3 GHz |
| Mål: | RF-IV metode |
| Måleområde (nøyaktighet < 10%): | 120 mΩ til 52 kΩ |
| Andre funksjoner: | Ekvivalent kretsanalyse, grenselinjetest, etc. Dielektrisk/magnetisk materialemåling (opsjon 002), Temperaturkarakteristikkmåling (opsjon 007), |
| Spesielle funksjoner: | n/a |
| Mål DUT: | Generell enhet Materiale |
| Type: | Impedansanalysator |
