E8257D, bransjeledende utgangseffekt, nivånøyaktighet og fasestøy, med frekvensdekning fra 100 kHz til 67 GHz (kan utvides til 500 GHz) for testing av avansert RF- og mikrobølgeradar

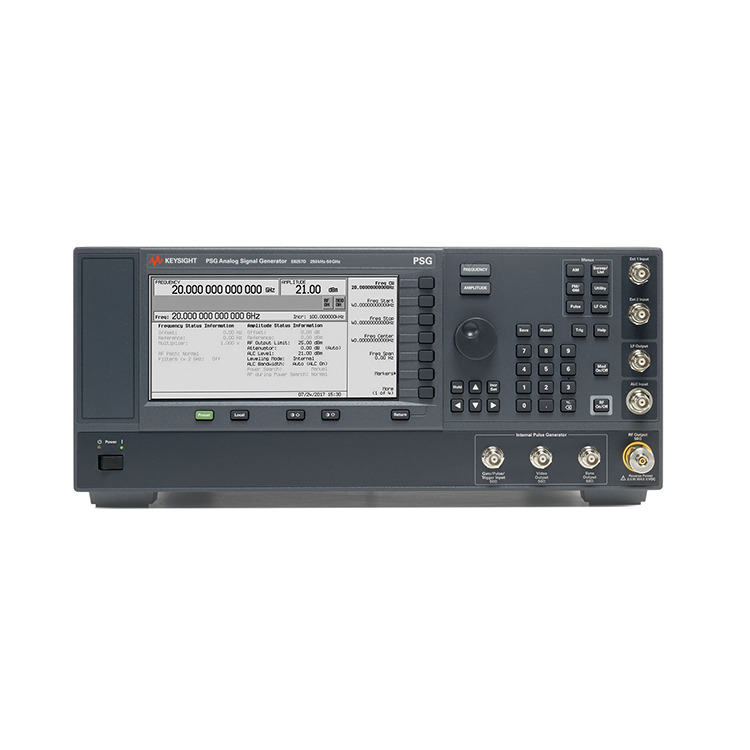

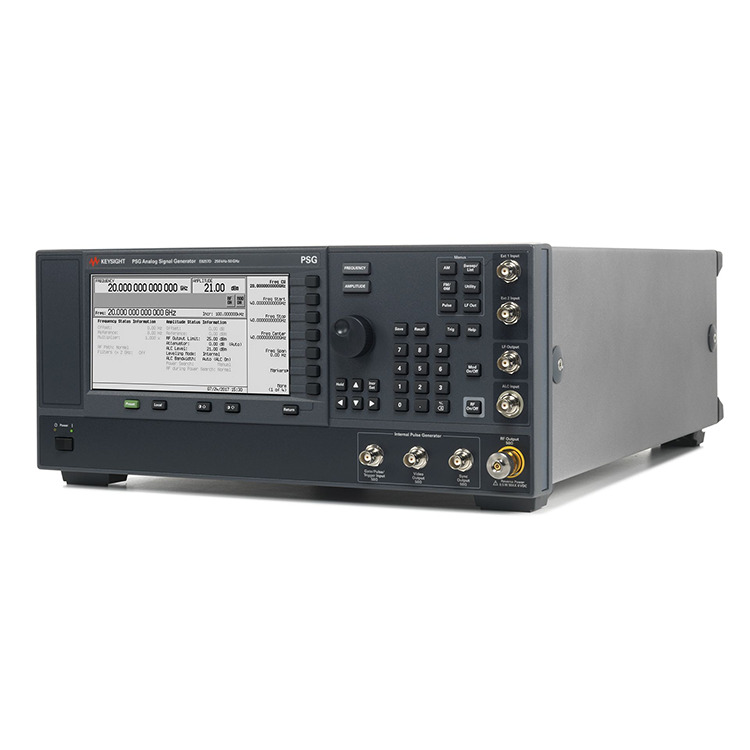

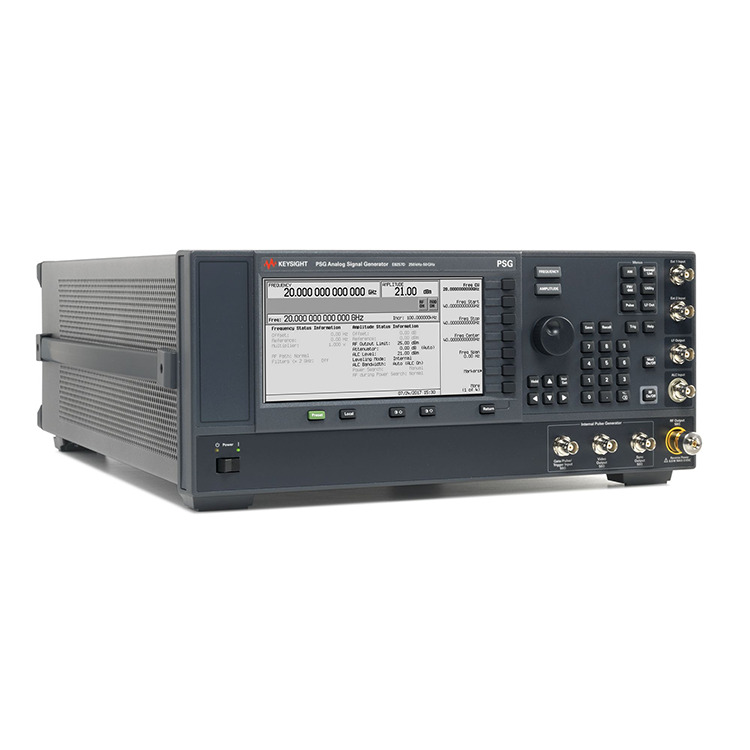

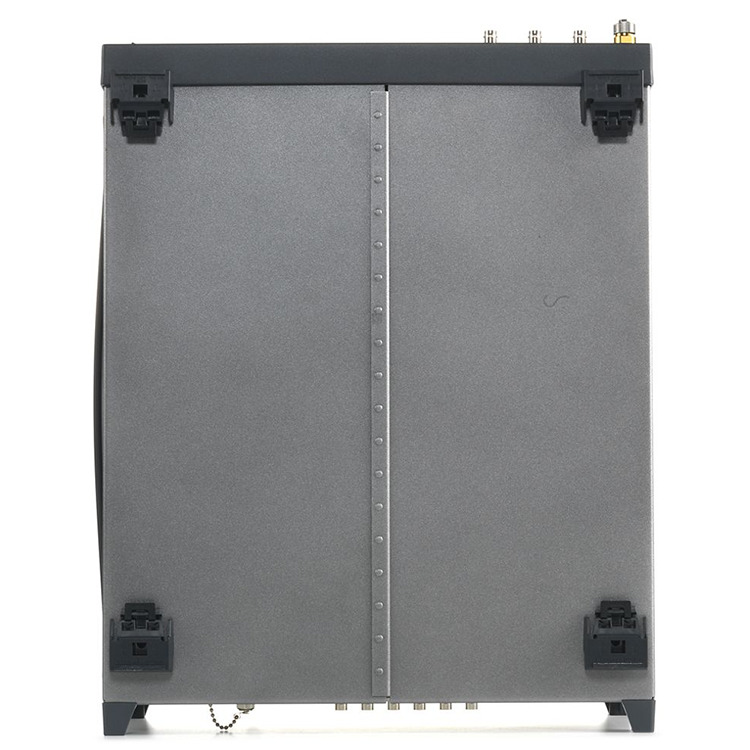

E8257D PSG Analog Signal Generator
Keysight E8257D er en fullt syntetisert signalgenerator med høy utgangseffekt, lav fasestøy og modulasjonsevne. Spesifikasjonene gjelder over et område på 0 til 55 °C, med mindre annet er oppgitt, og gjelder etter en oppvarmingstid på 45 minutter. Supplerende egenskaper, betegnet som typiske, nominelle eller målte, gir ytterligere (ikke-berettiget) informasjon ved 25 °C, som kan være nyttig i bruken av produktet.
Ta på deg de tøffeste testkravene dine med målefrekvens og nivånøyaktighet, utmerket forvrengning og falske egenskaper
Mål over et bredt frekvensområde: 13, 20, 31,8, 40, 50 og 67 GHz-modeller tilgjengelig (1,1 THz med frekvensforlenger)
Test enheter med høy effekt og overvinn tap av testsystem med alternativer som kan generere opptil 1 W (+30 dBm) utgangseffekt
Få ekstremt lav fasestøy: –91 dBc/Hz ved 100 Hz offset og –126 dBc/Hz ved 10 kHz offset (10 GHz), for å adressere dopplerradar, ADC og mottakerblokkeringstester
Karakteriser enheter og kretser ved å legge til AM, FM, PM og pulsmodulasjon til signalet ditt
| Frekvens | 100 kHz – 70 GHz |
| Fasestøy @ 1 GHz (20 kHz offset) | -143 dBc/Hz |
| Frekvensbytte | < 7 ms |
| IQ Modulation BW (internt/eksternt) | Opptil 4 GHz |
| Modulasjonstyper tilgjengelig | AM, FM, PM, puls |
