Som den profesjonelle produsenten ønsker vi å gi deg høykvalitets Fluke8558A digitale multimetre. 8558A deler samme plattform som det fullastede 8588A referansemultimeteret.
Som den profesjonelle produsenten ønsker vi å gi deg høykvalitets Fluke8558A digitale multimetre. 8558A 8,5-sifrede multimeter tilbyr 5 megaprøver per sekund høyoppløselig digitalisering for systemautomatisering i laboratorier og produksjonstestmiljøer. Flukes nye høyhastighets systemdesign og bransjens raskeste direkte digitaliseringsevne muliggjør betydelige gjennomstrømningsøkninger for mange automatiserte systemapplikasjoner som krever en kombinasjon av høyeste hastighet og best nøyaktighet. Den suverene nøyaktigheten leveres over et bredt måleområde, over ni funksjoner, med et intuitivt brukergrensesnitt på en fargeskjerm.
8558A deler samme plattform som det fullastede 8588A referansemultimeteret. Plattformen har et felles intuitivt brukergrensesnitt med enkel å navigere i menystruktur for all konfigurasjon og matchende SCPI-kompatible kommandoer for automatisert miljø. 8588A-plattformen garanterer minimum 100 000 avlesninger per sekund med 4,5 sifre over GPIB, USBTMC eller Ethernet, og et innebygd dataminne som kan inneholde opptil 15 millioner avlesninger.

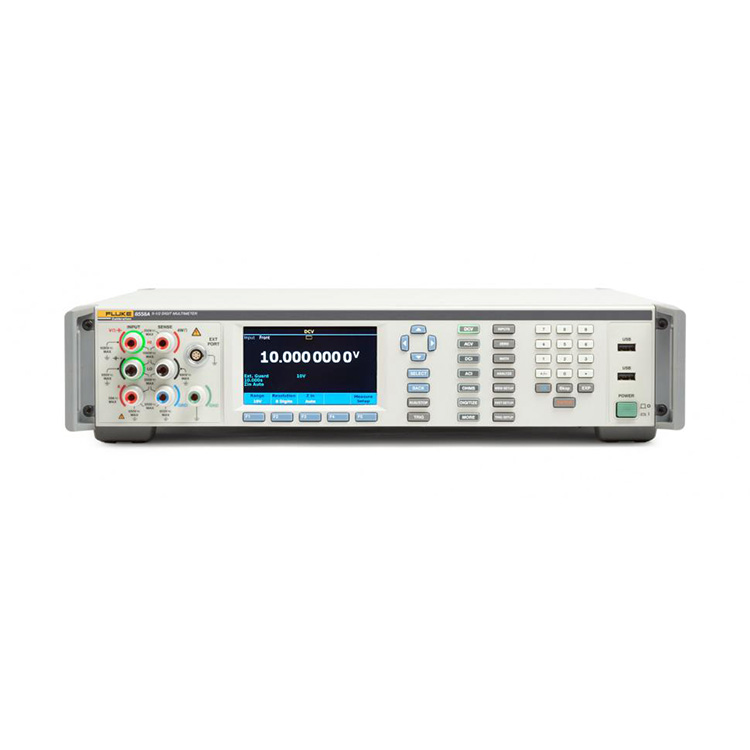

A. Visual Connection Management-terminaler
Aktive terminaler lyser opp, og veileder brukeren til å gjøre de riktige tilkoblingene.
B. Lett tilgjengelige konfigurasjoner
Rekkevidde, blenderåpning, inngangsimpedans, RMS-filter og andre målekonfigurasjoner er lett tilgjengelige.
C. Stor, lys fullfargeskjerm
Det intuitive brukergrensesnittet og den flate menystrukturen gjør det enkelt å få tilgang til konfigurasjoner og se trendplott, bølgeformer, FFT, histogram og statistikk.
D. Programmerbar elektronisk bryter foran/bak
Eliminerer manuell betjening og tillater umiddelbare forholdsresultater gjennom en enkelt fjernkommando.
E. 30 A-terminal (kun 8588A; 2A for 8558A)
Muliggjør industriens bredeste strømmålingsområde gjennom en enkelt terminal.
F. Myke menytaster
Tilpass den aktive funksjonen, slik at menystrukturen er intuitiv og enkel å lære.
G. Valg av flere språk
Valg av engelsk, kinesisk, fransk, japansk, koreansk, russisk og spansk.
H. Kjør/stopp utløser
Veksler mellom kontinuerlig eller friløpsmåling.
I. USB-porter
Last ned data raskt og enkelt til en flash-stasjon.

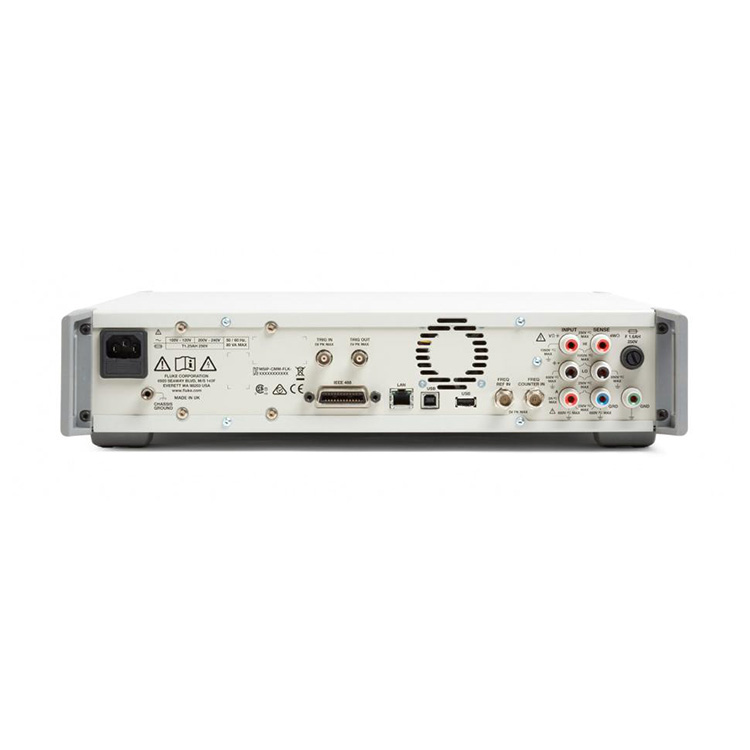

Fluke 8558A med bildemeldinger (bakside)
J. Trig inn/Trig ut
Nøyaktig utløsning maksimerer synkronisering i systemautomatisering.
K. Frekv.teller
Muliggjør 100 MHz frekvenstellermåling ved 0,5 uHz/z.
L. Inngangsterminaler på bakpanelet
Speiler inngangsterminaler på frontpanelet for tilkoblingskompatibilitet og muliggjør skanningsmåling foran/bak.
M. IEEE 488, LAN, USB-grensesnitt
Standard eksternt grensesnitt for enkel systemintegrasjon.
N. USB-port
Last ned data raskt og enkelt til en flash-stasjon.
O. 2 A terminal
DC spenning
100 mV til 1000 V, (maks. 1050 V)
2,02x full skala
Maksimal oppløsning: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 år
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 timers stabilitet
0 til 10 s leseåpning (200 ns oppløsning)
DC strøm
10 uA til 2 A (8558A)
2,02x full skala
Maksimal oppløsning: 1 pa
9 μA/A (95 %), 12 μA/V (99 %), 1 år
0 ns til 100 s leseåpning
AC spenning
10 mV til 1000 V, 1 Hz til 10 MHz, (maks. 1050 Vrms)
2,02x fullskala Vpp, 1,2x fullskala Vrms
Maksimal oppløsning: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 år
AC strøm
10 uA til 30 A (kun 8588A; 2 A for 8558A)
2,02x fullskala Vpp, 1 Hz til 100 kHz 1,2x fullskala Vrms
Maksimal oppløsning: 1 pa
300 μA/A (95 %), 387 μA/V (99 %), 1 år
Motstand
1Ω til 10 GΩ (maks. 20 GΩ)
2,02x full skala
Maksimal oppløsning: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 år
Lavstrømsmodus, høyspenningsmodus og strømreversering Tru Ohms™
Digitaliser V
100 mV til 1000 V, (maks. 1050 V)
2,02x full skala
Maksimal oppløsning: 18 biter
5 mega-sampler per sekund samplingshastighet
Opptil 20 MHz båndbredde
Digitaliser I
10 μA til 30 A (kun 8588A; 2 A for 8558A)
2,02x full skala
Maksimal oppløsning: 18 biter
5 mega-sampler per sekund samplingshastighet
Opptil 4 MHz båndbredde
Frekvens eller periode
Spenning, opptil 10 MHz
Strøm, opptil 100 kHz
Frekvens opp til 100 MHz på BNC
0,5 μHz/Hz, 1 år
Kapasitans
1 nF til 100 mF
400 μF/F, 1 år
Temperatur
PRT og termoelement
5 mK PRT, 25 mK TC - 1 år
RF kraft
Rhode & Schwarz NRP serie DC I og AC I ekstern shunt
DC I og AC I ekstern shunt
A40B og eventuell annen ekstern shunt
Lesehastighet
1 lesing /s @ 8,5 siffer inn i minnet
100 000 avlesninger /s @ 4,5 siffer inn i minnet
Opptil 5 000 000 (5 MS/s) avlesninger /s til flyktig minne i digitaliser V og I
Opptil 500 000 avlesninger/s overføres via USB i binært format
Måleminne
15 millioner avlesninger flyktige
7,5 millioner avlesninger med flyktig tidsstempel
16 GB ikke-flyktig
GPIB, USBTMC, Ethernet
Native SCPI-kompatible fjernkommandoer
8508A og 3458A emuleringsmodus
Støtte fullt ut MET/CAL™ kalibreringsprosedyrebibliotek i Fluke 8508A-emulering
IVI driver
USB-minnepinne for praktisk dataoverføring i .csv-format
Triggermekanismer
Manuell utløser
Ekstern BNC trig inn og trig ut
Intern eller nivåutløser
Timerutløser
Epokeutløser
Linjeutløser
BUS-utløser
