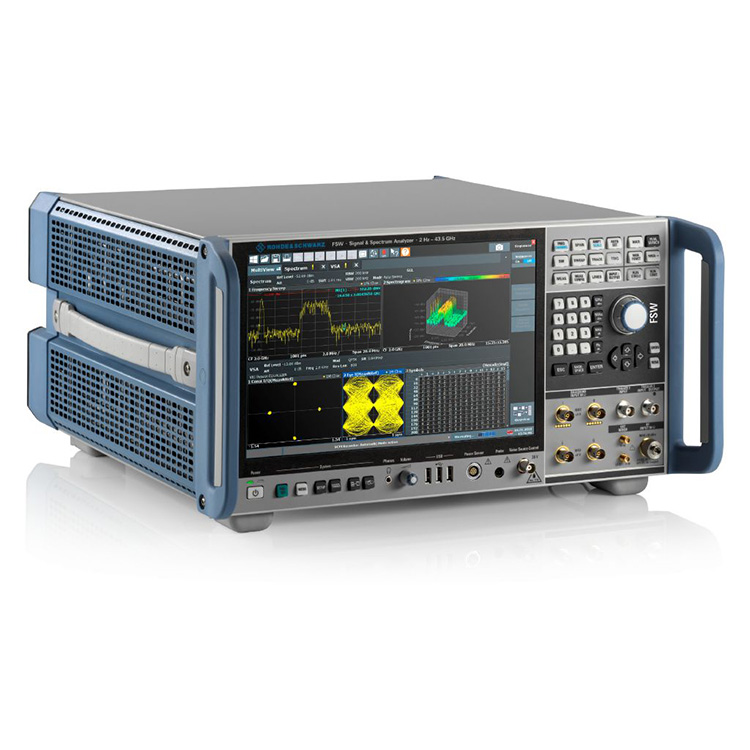

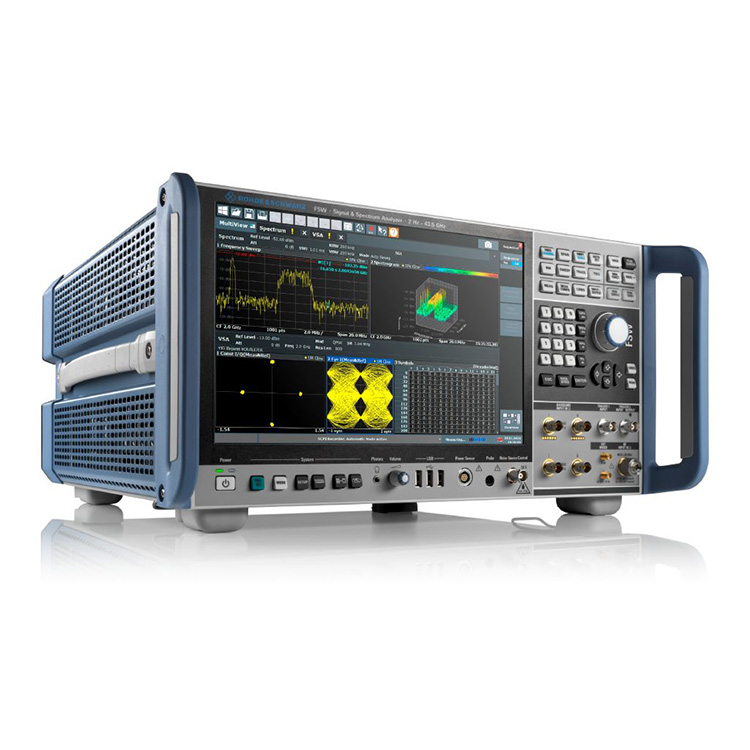

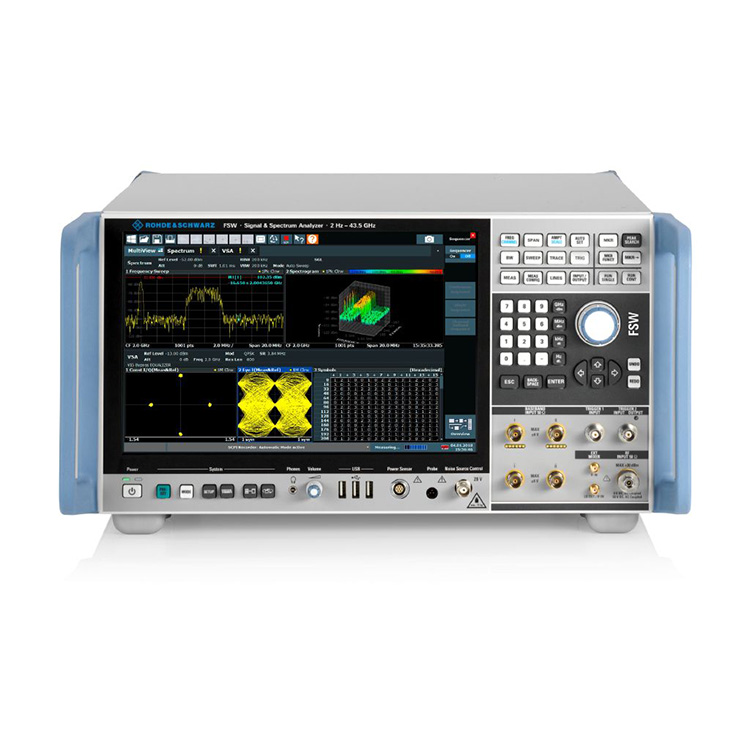

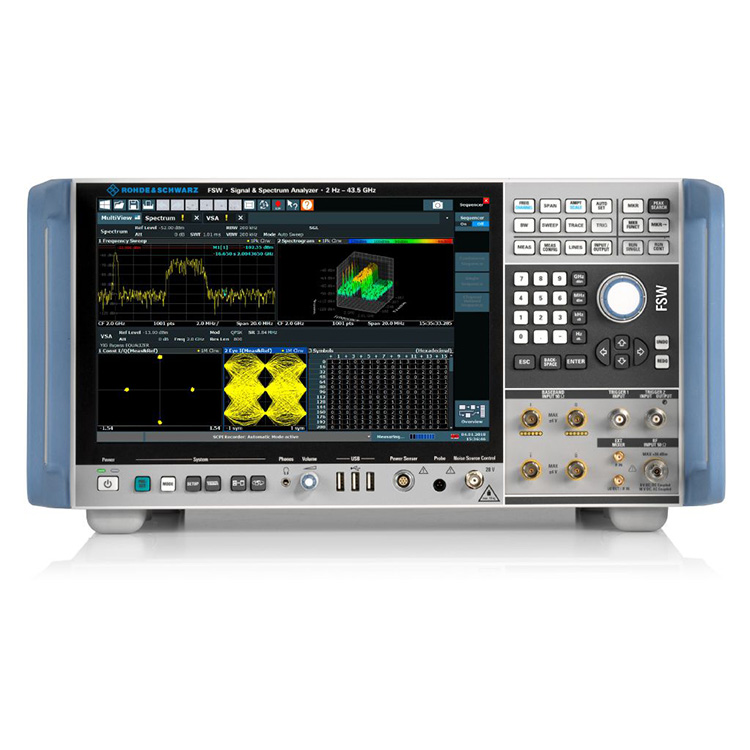

Dongguan Qihang Electronic Technology Co.,Ltd. R&S FSW43 Signal- og Spectrum Analyzer har karakteristisk design og praktisk ytelse og konkurransedyktig pris, RBW (Resolution Bandwidth): RBW er en parameter som brukes til å stille inn båndbredden til analysatorens filtre. Det påvirker evnen til å skille tettsittende frekvenskomponenter i spekteret.
| Modeller | Frekvensområde | Fasestøy | Maks. analysebåndbredde |
| R&S®FSW43 Bestillingsnummer 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
512 MHz |
Uovertruffen lavfasestøy og beste følsomhet på markedet
8,3 GHz intern analysebåndbredde
800 MHz sanntidsanalysebåndbredde
SCPI-opptaker forenkler kodegenerering
Høyt dynamisk område gir enestående EVM-ytelse
RF-ytelse som oppfyller strenge krav
R&S FSW43 Signal- og Spectrum Analyzer omdefinerer de beste signal- og spektrumanalysatorene, og tilbyr overlegen RF-fasestøy, vist gjennomsnittlig støynivå, intermodulasjonsundertrykkelse og dynamisk område for ACLR og harmoniske målinger.
Fasestøy
Fasestøy ved 10 GHz bærefrekvens ved 10 kHz offset fra bærebølgen: typ. –133 dBc (1 Hz).
Designet for bekvemmelighet
12,1-tommers multitouch-skjerm med høy oppløsning med støtte for bevegelser – flat design med Windows 10-utseende
Ulike målinger kan vises samtidig i separate vinduer, noe som gjør resultattolkningen enklere
Innebygd SCPI-opptaker forenkler kodegenerering for automatiske, fjernstyrte målinger
Praktisk brukergrensesnitt
Avansert R&S®FSW med 12,1 tommer høy oppløsning, multitouch-skjerm og mye mer.
Dybdegående 5G fysisk lag signalanalyse
R&S®FSW skalerbar, bred intern analysebåndbredde på opptil 8,3 GHz lar deg fange opp hele båndbredden til downlink-signalet og evaluere hele systemet.
Alternativene R&S®FSW-K144 og R&S®FSW-K145 dekker nedlink- og uplink-in-band-målinger av 3GPP 5G NR. Hver signalunderramme blir analysert og et bredt spekter av måleresultater leveres, inkludert EVM, frekvens og kraft til forskjellige kanaler og signaler.
R&S®FSW-K144 5G Ny radio nedkoblingsapplikasjon
R&S®FSW-K144 oppdager og stiller mange parametere automatisk, noe som gir deg mer tid til å konsentrere deg om innsikt fra den detaljerte analysen.
Rask og omfattende radarsignalanalyse
I tillegg til bred analysebåndbredde (opptil 8,3 GHz), er R&S®FSW-analysefunksjoner som er avgjørende for radartesting.
R&S®FSW-K6 pulsmålingsapplikasjonen måler alle relevante pulsparametere ved å trykke på en tast
Alternativet R&S®FSW-K6S tidssidelobemåling måler pulskompresjonsparametere
Alternativet R&S®FSW-K60/K60H analyserer frekvenshoppesignaler
Alternativ for R&S®FSW-K6 pulsmåling
R&S®FSW-K6 pulsmålingsapplikasjonen måler alle relevante pulsparametere ved å trykke på en knapp.
Bildefri bredbåndssignalanalyse i E-båndet
R&S®FSW85-signal- og spektrumanalysatoren har en YIG-forvalg for frekvenser mellom 8 GHz og 85 GHz, som gir bildefri spektrumanalyse. Den brede analysebåndbredden (opptil 8,3 GHz) kombinert med alternativet R&S®FSW-K60/-K60C transientanalyse/kvitringmåling lar deg karakterisere opptil 5 GHz brede FMCW-signaler, slik som de som brukes i bilradarer.
Målinger av bilradar
FMCW-signal med 2 GHz båndbredde ved 77 GHz målt med R&S®FSW-K60C-alternativet og R&S®FSW-B2001 2 GHz intern båndbreddeforlengelse
Høyytelses måleløsninger for design, utvikling og testing av satellittnyttelast, nyttelastundersystemer og komponenter
R&S®FSW tilbyr dedikerte måleapplikasjoner for de mest kritiske målingene som gruppeforsinkelse, linearitet, forsterkningsoverføring, støyeffektforhold (NPR), etc. Den demodulerer også satellitt-RF-signaler av flere standarder som DVB-S2X og OneWeb. R&S®FSW skalerbar, bred analysebåndbredde (opptil 8,3 GHz) møter den økende etterspørselen etter brede signalbåndbredder.
R&S®FSW-K17 multicarrier gruppe forsinkelsesmålinger
Måler absolutt og relativ gruppeforsinkelse med høy nøyaktighet innen millisekunder.
Ikke gå glipp av noe med sanntidsspekteranalysealternativet
R&S®FSW sanntidsalternativene lar brukere på en pålitelig måte oppdage ekstremt korte sporadisk interferens i nanosekundområdet selv i umiddelbar nærhet til kraftige bærere – i en båndbredde på opptil 800 MHz. Sanntidsspektrumanalyse gjør det mulig for brukere å analysere eksisterende frekvenshoppingsalgoritmer og lage alternative for å forhindre kollisjoner mellom signaler av forskjellige standarder som opererer i samme frekvensbånd.
Sanntidsspektrum for ISM-båndet ved 2,4 GHz
Analyserer og forhindrer kollisjoner mellom signaler av forskjellige standarder som opererer i samme frekvensbånd (f.eks. WLAN og Bluetooth®).
Digital signalanalyse
Alternativet R&S®FSW-K70 vektorsignalanalyse gjør det mulig for brukere å fleksibelt analysere digitalt modulerte enkeltbærere ned til bitnivå. Det klart strukturerte driftskonseptet forenkler målinger til tross for et bredt spekter av analyseverktøy. R&S®FSW-K70M tillater analyse av signaler med to forskjellige modulasjonsskjemaer, for eksempel DVB-S2X-signaler. R&S®FSW-K70P-utvidelsen måler råbitfeilen rate (BER) på PRBS-data opp til PRBS23.
Analyse av et 1024QAM-modulert signal
Konstellasjonsdiagram, resultattabell, symboltabell og EVM-fordeling.
