Som den profesjonelle produsenten vil vi gjerne gi deg høykvalitets R&S NRP90SN Tre-veis Diode Power Sensors. Tre-way diode power sensors er egnet for mange bruksområder, siden de støtter kontinuerlig gjennomsnitt, burst gjennomsnitt, tidsluke gjennomsnitt, gate gjennomsnitt og spore målinger.
| Modeller | R&S®NRP90SN |
| Frekvensområde | 50 MHz - 90 GHz |
| Nivåområde | -70 dBm - +20 dBm |
| LAN-grensesnitt | √ |
| Koblingstype | 1,35 mm (m) WR 12 via WCA12-135 |
Raske og nøyaktige effektmålinger for CW og modulerte signaler
100 000 avlesninger/s

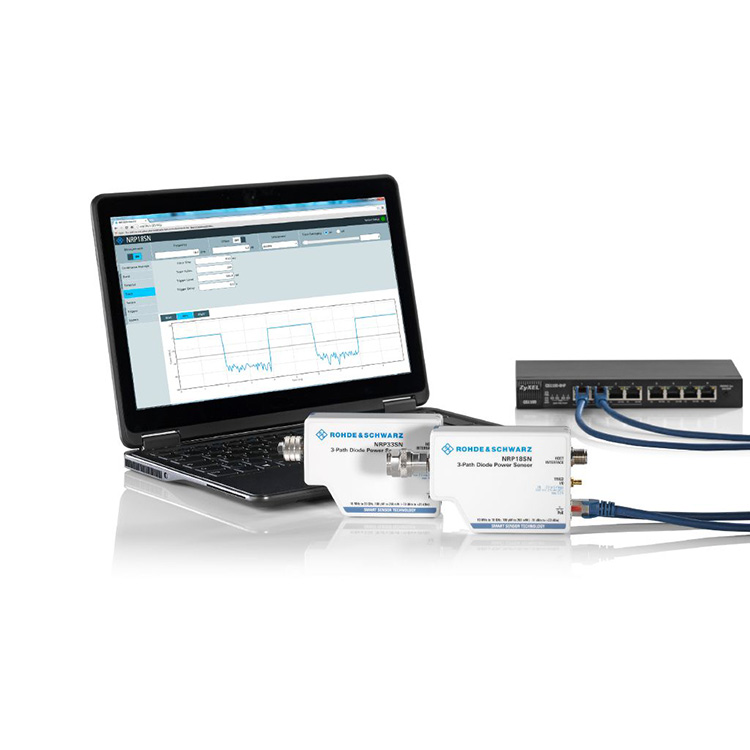

Kontroll og overvåking via LAN og USB
Sensorer for applikasjoner med høy effekt
Fleksibel drift med R&S®NRX baseenhet

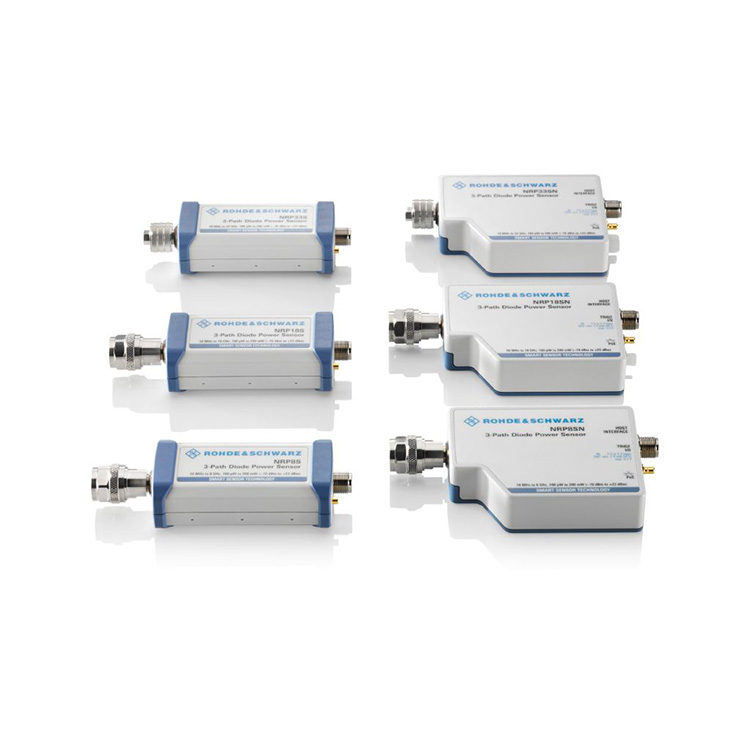

R&S®NRPxxS/SN-effektsensorene bruker tre separate diodebaner, som hver drives i det optimale detektorområdet. Som et resultat kan gjennomsnittseffekten bestemmes med høy nøyaktighet uavhengig av modulasjonstypen. Måleresultater påvirkes knapt av forstyrrende signaler eller harmoniske. R&S®NRPxxS/SN-effektsensorene oppfører seg derfor på en måte som ligner på termiske kraftsensorer, men tilbyr betydelig høyere hastighet. De gir opptil 93 dB dynamisk område med en utmerket nedre målegrense på –70 dBm.
Ideell løsning for mange bruksområder
Treveis diodestrømsensorer er egnet for mange bruksområder, siden de støtter kontinuerlig gjennomsnitt, burst-gjennomsnitt, tidsluke-gjennomsnitt, gate-gjennomsnitt og spormålinger. Sensorene har enestående ytelse og enestående målehastighet og nøyaktighet, og kan brukes til å utføre nøyaktige gjennomsnittseffektmålinger på trådløse signaler som GSM og 3GPP samt på signaler med høyere båndbredde som LTE, LTE-Advanced eller 5G.
Forbedret thre-path konsept

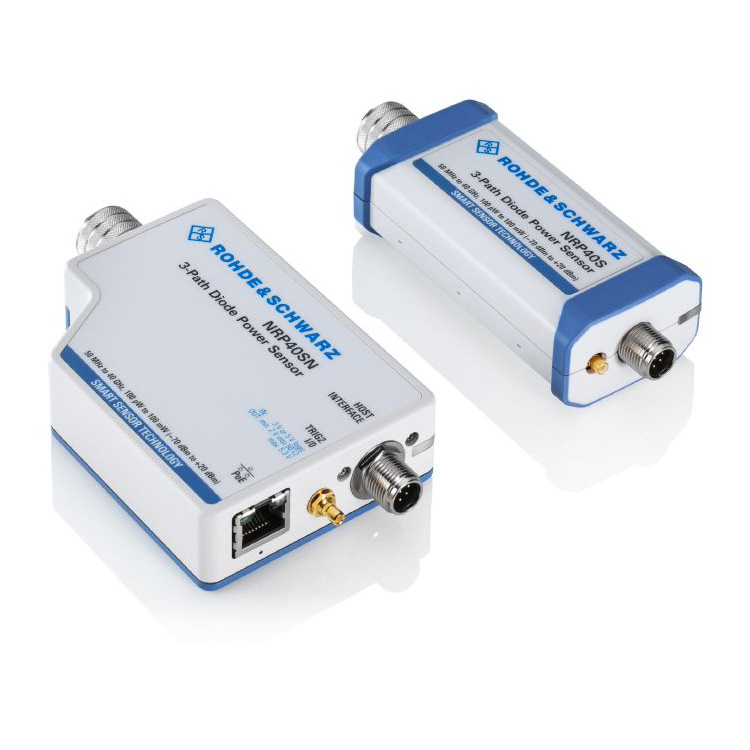

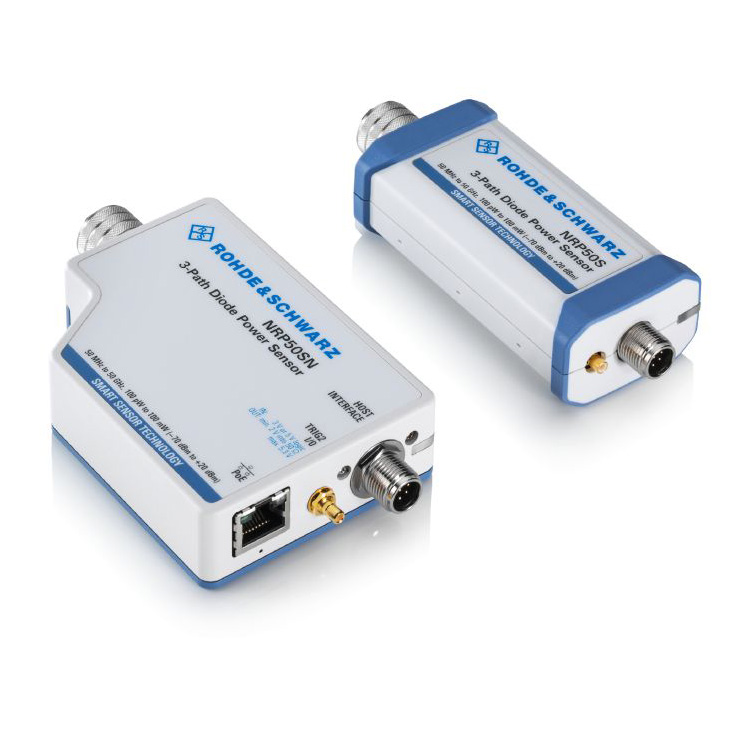

R&S®NRPxxS(N)-effektsensorene bruker tre separate diodebaner, som hver opereres i det optimale detektorområdet. Gjennomsnittlig effekt kan bestemmes med høy nøyaktighet uavhengig av modulasjonstype. Måleresultater påvirkes knapt av forstyrrende signaler eller harmoniske. R&S®NRPxxS(N)-effektsensorene oppfører seg derfor likt termiske kraftsensorer, men tilbyr betydelig høyere hastighet og opptil 93 dB dynamisk rekkevidde.
Selv ved lave nivåer ned til -70 dBm
For å øke målenøyaktigheten ved lave nivåer, er det nødvendig å snitte flere målte verdier. Mens gjennomsnittsberegning reduserer støykomponenten, bremser den også målingen. R&S®NRPxxS(N)-effektsensorene er derfor designet med en ekstremt lav målestøy i tankene.
R&S®NRPxxS(N)-effektsensorene kan utføre målinger ned til en nedre grense på –70 dBm med den høyeste hastigheten og nøyaktigheten som er tilgjengelig på markedet.
Ubegrenset tidsmåling med opptil 100.000 målinger/s
I rask kontinuerlig gjennomsnittsmodus kan R&S®NRPxxS(N)-effektsensorene utføre opptil 100 000 utløste målinger/s med en minimum utløser-repetisjonstid på 100 µs uten å miste noen måling. Denne målehastigheten oppnås ved å bruke bufret modus. I bufret modus samles alle målte data inne i sensoren og overføres i én blokk til sensorens vert. R&S®NRPxxS(N)-sensorene utfører den nye hurtigmodusen uten tidsbegrensning!

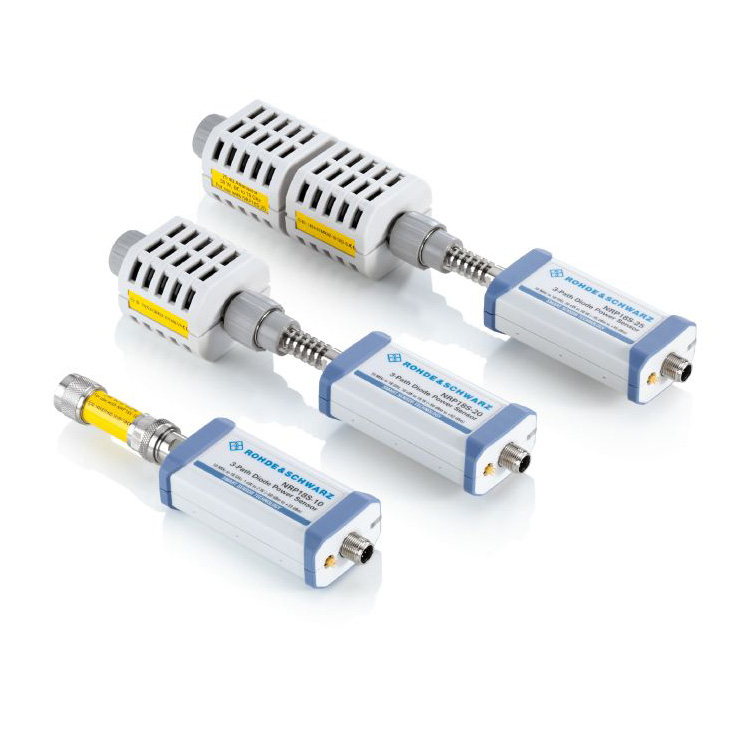

Utfør effektmålinger opptil 30 W
R&S®NRP18S-10, R&S®NRP18S-20 og R&S®NRP18S-25 høyeffekts treveis diodestrømsensorer består av en R&S®NRP18S og en 10/20/25 dB oppstrømsdemper. De er i stand til å utføre effektmålinger opp til 2 W, 15 W og 30 W. Når de brukes sammen med demperen, blir feiltilpasningsfeil mellom sensor og demper automatisk korrigert. S-parametrene for attenuatoren bestemmes og lagres i sensoren under produksjon.

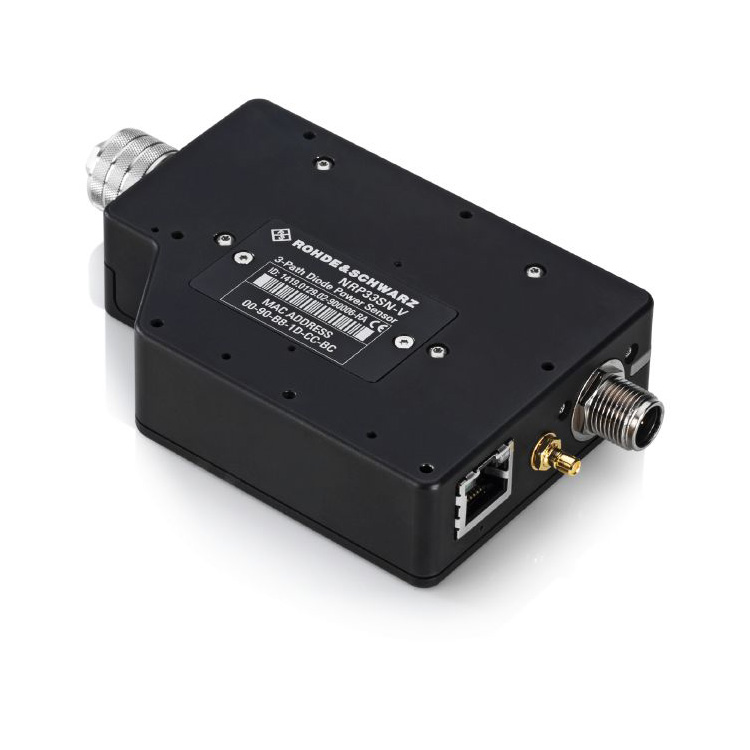

Spesielt designet for bruk i termisk vakuum (TVAC) kamre
Den R&S®NRPxxSN-V TVAC-kompatible strømsensoren er designet for satellittkommunikasjonsapplikasjoner i et frekvensområde på opptil 67 GHz. Alle komponentene bakes i et vakuumkammer under produksjonsprosessen, så utgassing reduseres til et minimum. Takket være deres LAN-evne kan strømsensorene enkelt kontrolleres og overvåkes fra utsiden av kammeret mens ventilasjonshullene i huset sørger for trykkutjevning.
