Som den profesjonelle produsenten vil vi gjerne gi deg R&S SZU100A signalgeneratorer. Den kan også utstyres med maksimalt to interne basebåndmoduler og fire fadingsimulatormoduler. Dette konseptet gir to fullfunksjons vektorsignalgeneratorer i en enkelt enhet, noe som muliggjør enkel generering av komplekse signalscenarier.
| Produktnavn | Frekvensområde | Nivåområde | I/Q-modulasjonsbåndbredde | Harmonikk |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz internt 2 GHz ekstern |
< -55dBc >3,5GHz |
Frekvensområde opptil 67 GHz (dobbel bane: opptil 44 GHz)
2 GHz modulasjonsbåndbredde
Integrert fading med opptil 800 MHz båndbredde og opptil 8x8 MIMO
Signalgenerering for alle store digitale kommunikasjonsstandarder
Avansert GNSS og radar simulator
Som den profesjonelle produsenten vil vi gjerne gi deg R&S SZU100A signalgeneratorer. Ytelses- og funksjonalitetskrav varierer avhengig av testoppsett og applikasjon. R&S®SZU100A er uovertruffen når det gjelder å mestre disse varierte kravene og setter nye standarder for signalgeneratorer. Når du utvikler og verifiserer alle typer DUT, inkludert komponenter, moduler og komplette basestasjoner – genererer R&S®SZU100A enkelt passende testsignaler med topp ytelse. R&S®SZU100A har en fleksibel modulær design som kan utstyres med nøyaktige alternativer som applikasjoner krever. Enhver konfigurasjon er mulig, fra en klassisk enveis vektorsignalgenerator til en flerkanals MIMO-mottaker-tester.
R&S®SZU100A dekker frekvensområdet opptil 67 GHz som enkeltveis instrument og opptil 44 GHz som toveisinstrument. Den kan også utstyres med maksimalt to interne basebåndmoduler og fire fadingsimulatormoduler. Dette konseptet gir to fullfunksjons vektorsignalgeneratorer i en enkelt enhet, noe som muliggjør enkel generering av komplekse signalscenarier.
Standard high-end synthesizer i R&S®SZU100A gir eksepsjonell SSB fasestøy og ikke-harmonisk ytelse. Flere alternativer med lav fasestøy er tilgjengelige for å forbedre ytelsen ytterligere. Alternativene for R&S®SMW-B711/B721 med ultralav fasestøy gir klassens beste fasestøyytelse. R&S®SZU100A er perfekt for målinger som krever spektral renhet.
Bredbånds I/Q-modulatoren med opptil 2 GHz RF-båndbredde dekker alle applikasjoner i sitt frekvensområde, inkludert trådløs kommunikasjon, satellittkommunikasjon og radar. Det interne basebåndet kan generere signaler med en maksimal 2 GHz RF-modulasjonsbåndbredde.
Toppmoderne D/A-omformere og utmerket RF-kjededesign sikrer eksepsjonell modulasjonsfrekvensrespons på < 0,4 dB over 2 GHz-båndbredde med utmerket EVM-ytelse.

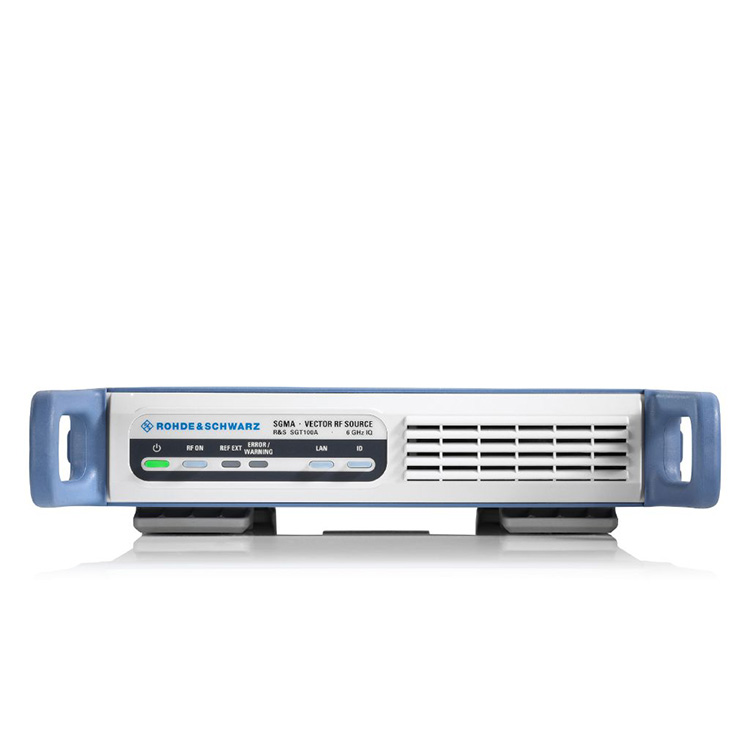

R&S®SZU100A tilbyr integrert kanalemulering for opptil 800 MHz fadingbåndbredde. Fading-profiler for alle større standarder er tilgjengelige som forhåndsinnstillinger. Med opptil 64 fadingkanaler kan alle viktige MIMO-fadingscenarier som 2x2, 3x3, 4x4, 8x4, 4x8 og 8x8 konfigureres i ett enkelt instrument. Aggregering av opptil åtte bærere støttes også, og SGT100A-signalgeneratormoduler kan kobles til for å gi opptil åtte RF-baner.
To-veis R&S®SZU100A med seks R&S®SGT100A signalgeneratormoduler drevet fra R&S®SZU100A;
Den innebygde R&S®SZU100A-grafikkfunksjonen viser genererte signaler i sanntid. Brukeren kan velge type skjerm, f.eks. I/Q vs. tid, frekvensspektrum, vektordiagram eller CCDF. R&S®SZU100A tilbyr også en SCPI-makroopptaker med kodegenerator, som registrerer alle manuelle operasjonstrinn for å generere en fil med en ekstern kommandosekvens. Integrerte kodemaler leveres for direkte generering av kjørbar kode for MATLAB®, CVI eller Python.
Grafisk signalovervåking i sanntid er ekstremt nyttig når du genererer komplekse signaler.
Standarder for trådløs kommunikasjon
Sanntids konvoluttsporing
GNSS-simulering
Radar simulering
