Som den profesjonelle produsenten vil vi gjerne gi deg R&S ZNB8 Vector Network Analyzers. Med frekvensområder på 9 kHz til 4,5/8,5 GHz og 100 kHz til 20/26,5/40/43,5 GHz, er nettverksanalysatorene designet for mobilradio, elektroniske varer samt luftfarts- og forsvarsapplikasjoner, og kan også brukes i høye hastighet trykt kretskort design. R&S®ZNB er ideell for utvikling, produksjon og service av RF-komponenter som forsterkere, miksere, filtre og kabler.
| Modeller | Havner | Frekvens | Koblinger |
| R&S®ZNB8 Bestillingsnummer 1334.3330.42 |
2 porter | 8 GHz | N (f) |
| R&S®ZNB8 Bestillingsnummer 1334.3330.44 |
4 porter | 8 GHz | N (f) |
Frekvensområde fra 9 kHz til 43,5 GHz
To eller fire porter
Bredt dynamisk område på opptil 140 dB
Korte sveipetider på 4 ms for 401 poeng
Bredt kraftsvepeområde på 98 dB
Designet for å møte de høyeste standarder
R&S®ZNB-mottakerne kombinerer håndteringskapasitet med høy effekt med høy følsomhet og lav sporstøy. R&S®ZNB-baseenheten har vanligvis et dynamisk område på 140 dB. Alternativet R&S®ZNB8-B5x utvider det dynamiske området til opptil 150 dB for målinger mellom porter. Analysatoren måler S-parametre med svært lav styrke og fasedrift typisk lavere enn 0,01 dB/°C og 0,15°/°C.
En kalibrert R&S®ZNB tillater nøyaktige målinger over flere dager uten rekalibrering.

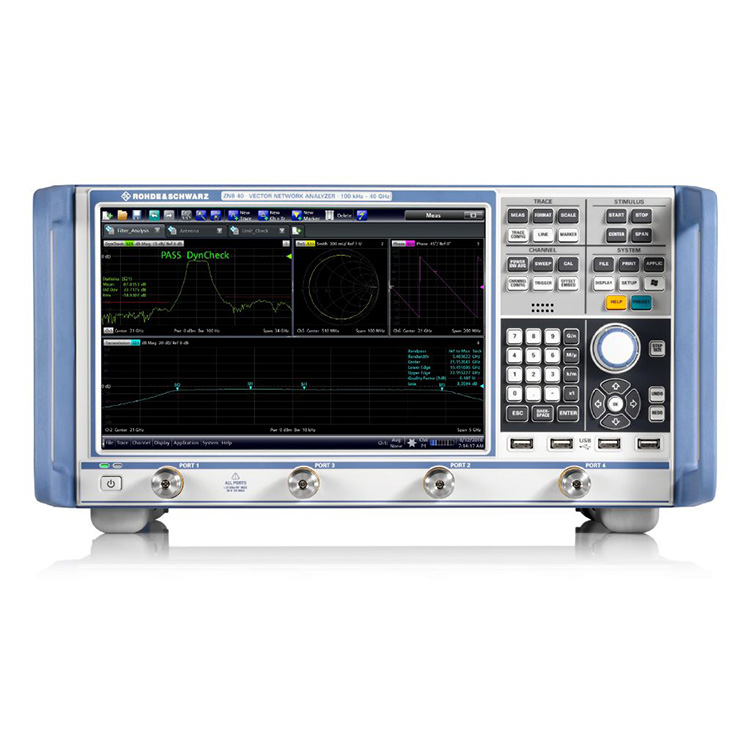

R&S®ZNB40 med fire porter.
Praktisk karakterisering av aktive og passive RF-komponenter
R&S®ZNB tilbyr mange funksjoner og alternativer, inkludert innebyggings-/deembedding-funksjoner, mixed-mode S-parametre for balansert DUT-karakterisering og redefinerte S-parametre for fleksibel testoppsettkonfigurasjon. Alternativer for tidsdomenemåling med øyediagrammer, frekvenskonverterende målinger og to uavhengige interne generatorer er også tilgjengelige.
Raske målinger og enkel kontroll av eksterne komponenter
Raske synthesizeravsetningstider gir R&S®ZNB svært korte måleperioder. Store IF-båndbredder muliggjør raske samplingstider. Den gir også høyhastighets databehandling til skjermen og rask LAN- eller IEC/IEEE-dataoverføring til kontrolleren. Funksjoner som segmentert sveip forbedrer måletidene ytterligere. Moduler eller eksterne deler kan enkelt styres med integrerte kontrollgrensesnitt som RFFE GPIO, GPIB og handler I/O.
Meny for konfigurering av RFFE GPIO-grensesnittet.
Mål på opptil 48 porter
R&S®ZNB i kombinasjon med ulike svitsjmatriser er en omfattende løsning for komplekse målinger på moduler med opptil 48 porter. Matrisene fra Rohde & Schwarz leverer fulle tverrstangsmålinger for å bestemme alle S-parametre for en multiport DUT. Automatiske kalibreringsenheter med opptil 24 porter muliggjør rask og nøyaktig oppsettkalibrering.
R&S®ZNB med to R&S®ZN-Z84 brytermatriser.
Ulike tilbehør for kalibrering, verifisering og ulike målinger
Mekaniske kalibrerings- og verifikasjonssett
Automatiske kalibreringsenheter
Test kabler
Momentnøkler
Støtter R&S®NRP-strømsensorfamilien
og mye mer
